EA5FJL - Radio DXFUN Cluster

Visitas: 10329
EA5FJL
Francisco
Solo para usuarios registrados

DXCC: EA
Spain

CQ: 14 - ITU: 37
Continente: EU
E-mail: Solo para usuarios registrados
Web:
Hobbies: Radioafición, barcos de madera y su restauración.
Ocupación: Vida contemplativa
Registrado: Jan 28, 2010
Usuario LOTW:NO
Locator:
IM97MO
Coordenadas: Latitud: 37.5899 - Longitud: -0.9853
Spots: TX: 63 - Mapa    RX: 12 - Mapa
DXCC Trabajados DXCC Confirmados Puntos
167 115 2126
Ver gráficas y estadísticas de EA5FJL

EA5FJL - SPOTS TX/RX

EA5FJL - BIOGRAFÍA, OTROS DATOS DE INTERÉS

En septiembre de 1982 previo examen obtengo la licencia de radioaficionado clase "B" con el indicativo EB5ERC, el cual mantengo en mi poder hasta el día 1 de Abri de 1983 en que obtengo la licencia clase "A" con el indicativo "EA5FJL" el cual mantengo hasta la fecha en activo.

Me gusta mucho la emisón y recepción en clase A1A (CW) siendo el noventa por ciento de los contactos efectuados en esta modalidad.

Sólo me gusta participar en el concurso Nacional de Telegrafía, aunque ha habido otros en los que he participado, aunque más esporádicamente.

Los equipos que actualmente tengo en poder y usándolos todos son:

Yaesu FT-757 GXII con acoplador automático, línea Yaesu FT-301D, Yaesu FT-1000D, Yaesu FT 897D, Drake TR-4CW (Valvulero), y actualmente también he adquirido un Kemwood TS-830S, pues me gusta mucho trabajar con él ya que considero que se acerca más a lo que fueron los inicios de la radioaficción los equipos de válvulas.

Saludos:
Francisco
EA5FJL...73,s



ANTENA PARA 40 METROS

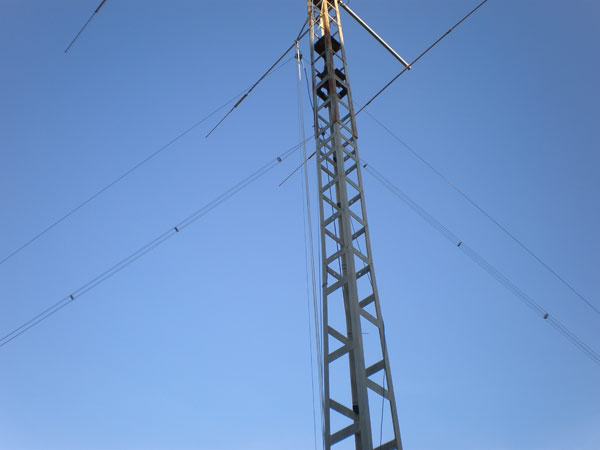

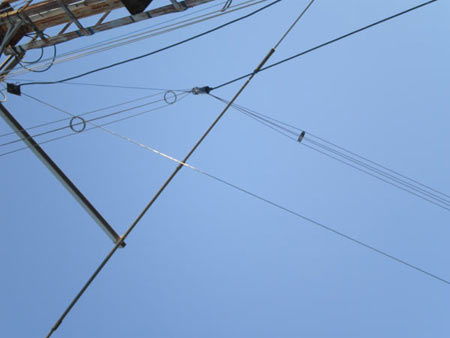

Hola amigos, esta antena la construyó en principio Vicente de Hellín, EA5FPK, y como podeís observar en las fotos de la antenas estas se componen de 4 hilos de corriente multifilar (cable flexible) y sujeto por esos aros que a continuación os describo:

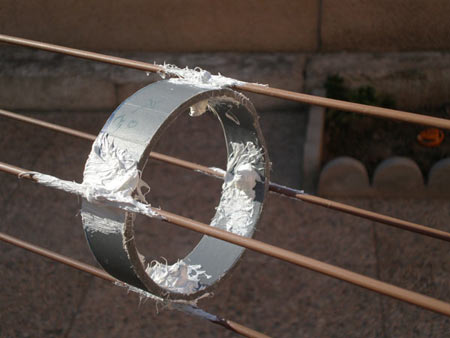

Las medidas que tengo son para la antena de 40 metros, y yo corté 8 cables de 11 metros de longitud cada uno, y los puse a estirar durante una semana, mientras tanto de tubo de 75 milímetros de diámetro corté rodajas como si fuera salchichón de un centímetro de ancho, y esas rodajas las dividí en cuatro partes marcándolas con una plantilla a 90 grados (o sea le hice vista la rodaja de frente un agujero de 3 mm en la parte superior, otro en la inferior, otro al lado derecho y otro al lado izquierdo), o sea a 90º cada agujero del otro, asi se hace en todas las rodajas. (para esta antena se cortan doce rodajas, 6 para cada lado)

Procedemos al montaje de la antena, (es importante respetar todas las medidas rigurosamente).

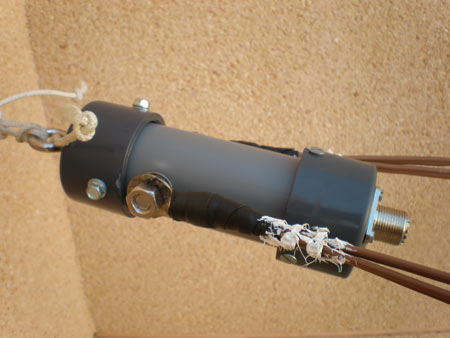

Imaginemos un tubo de 50 milímetros de diámetro, a los lados se le ponen unos tornillos de dentro para afuera de acero inoxidable con arandelas, tuerca y contratuerca, ahí irán sujetos los terminales (vivo y malla).
se le ponen dos tapones, uno arriba con un cáncamo para colgarla y otro abajo con un conector donde irán soldados dos cables que vendrán de esos tornillos uno al vivo y otro a la malla.

Ya tenemos hecho la parte de sujeción de la antena y conexión.

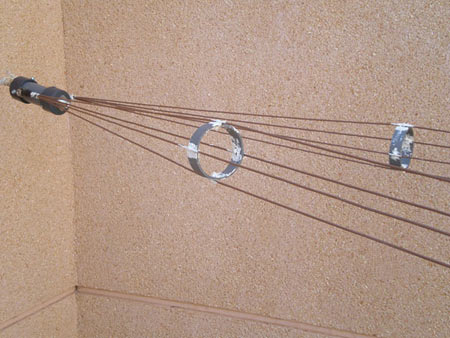

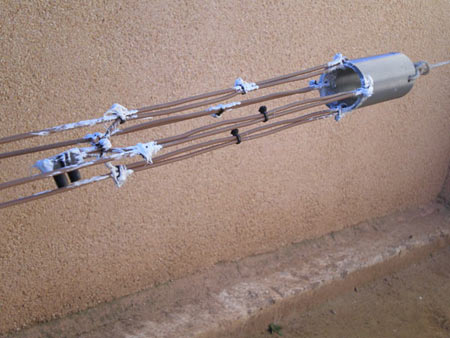

Después de hecho esto se procede a colocar los aros, y estos se sujetan pasando una brida por el agujero interiormente y al salir sujeta el cable y la brida no sale porque hace tope con el tubo, es importante que el primer aro tenga la distancia exacta al vivo y a la malla, y esa distancia es de 750 mm desde las conexiones de los terminales hasta el primer aro. El resto de aros puede conservar una distancia aproximada de 1500 mm entre cada uno de ellos, pero lo que se haga en una rama, exactamente en la otra, llevando cuidado de que ambas sean exactas. Después de poner el último aro, se mide el total de la antena, y donde esta mida 10 metros exactos, es donde en un tubo que previamente se habrá cortado de unos 10 cm de longitud y de 40 mm de diámetro se le taladran 4 agujeros en donde se introducen los cables de fuera para adentro donde se hace el corte de la longitud de antena y se pone una brida de plástico siempre en cada cable pegada al tubo y los 4 cables que sobran después de haberlos pasado por el tubo y haber puesto la brida a cada uno pegada al tubo se junta cada cable sobrante al cable a que pertenece y se le sujeta con una brida, se le deja 50 cm aproximadamente para ajuste. las puntas de los 4 cables van soldadas y después se introducen en un dado de conexión eléctrica y se aprieta este y una vez ajustada se protege con cinta aislante. ese dado con los 4 cables debe quedar justo al centro de los 4 cables que forman el elemento radiante y cogidos con una brida al cable al que pertenece y una brida lo mas justo pegada al dado de conexión para que no se vaya para ningún cable por peso.

En la parte de los terminales....en la parte de arriba, se ponen terminales de batería de coche, y una vez hecho eso, espero que la antena os resuene y a disfrutar de la radio...

Esta antena esta diseñada para los 7 Mhz....para los 3,5 (80 mts)..son otras med

Saludos amigos....y suerte.....
Vuestro amigo siempre QRV...
Paco.....EA5FJL
